◆ 功能概述
RH-4-PRO(RF)（ 4 路）可编程控制器
使用说明书
致尊敬的用户：
感谢您购买 RH-4-PRO（无遥控），RH-4-PRO(RF)（RF 有遥控器）, RF 无线 4 路单色控制器产品，为了您更
好的安装使用，请仔细阅读本说明书！以便正确安装，同时也请您保管好此说明书，以便后续维护使用。
功能特点：
● 4 路 3A 输出，自带按键可调速，切换模式；
● 自带 8 种效果自由切换，及 20 档速度可调节；
● 支持 RF 遥控功能，可以自由切换模式，速度，及单独控制每路的开关；
● 支持 DC5-24V 恒压输入；

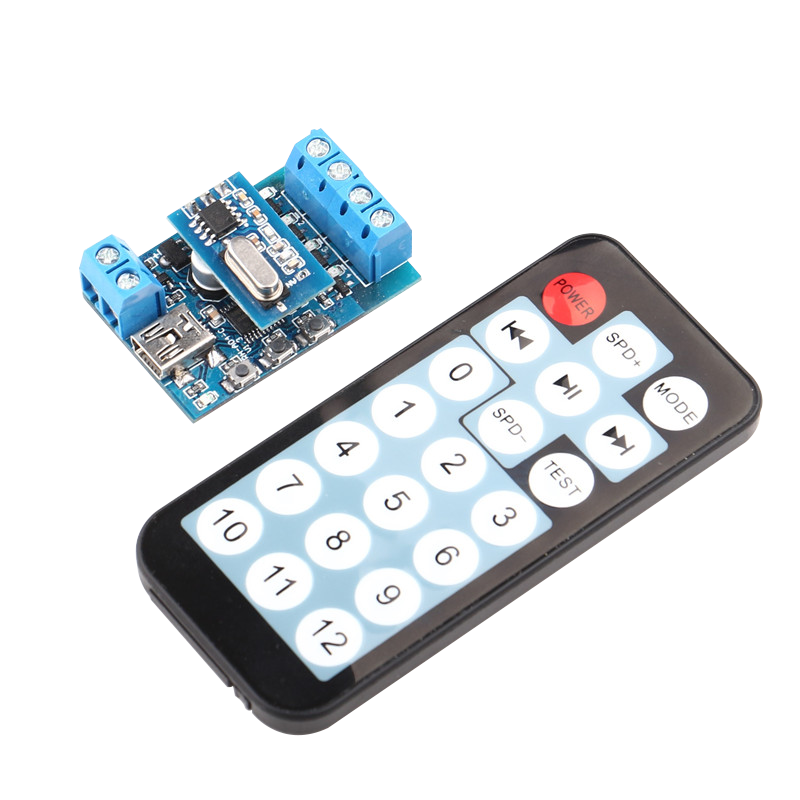

产品图示及各部件名称：
型号参数：
型号分类：RH-4-PRO /RH-4-PRO-RF（带 RF 的为有 RF 遥控器的型号）
适用范围：发光字，模型应用，霓虹灯带，演示道具，教学道具，风筝等使用（DC 5-24V）光源的场所。
型号 | 控制类型 | 输入/输出 | 功率 5V | 功率 12V | 功率 24V | 光源 | 工作温度 |
RH-4-PRO | 4路控制器 | DC5-24V | 4X15WX80% | 4X36WX80% | 4X72WX80% | LED | -5℃-55℃ |
RH-4-PRO-RF | 4路主控+遥控 | DC5-24V | 4X15WX80% | 4X36WX80% | 4X72WX80% | LED | -5℃-55℃ |
遥控器功能说明：
自编程功能使用说明（注意事项）：
下载器连接示意：
下载版驱动安装说明：
软件界面示意图：
安装接线示意图：
安装注意：
1、先连接负载线，再接电源线；上电前确保连接线之间无短路或电源接反现象；
2、本控制器可以使用按键控制，也可以使用遥控器进行控制（支持遥控开关功能）；
3、产品仅支持 DC5-24V 的电压接入或输出，（不可接入 220V 的或超过 DC24V 以上的电压）
可选配件：
1：所有硬件连接发送花样等设置必须在关闭电源后完成。设置状态改变后。
2：在连接通讯串口时，严禁带电插拔。
3：发生故障时，用户不得自行维修，不得拆换电路板上的任何器件。否则，我方不予保修
4：USB-X 串口下载线：(用于发送花样程序，多台多型号可以共用一条下载板)。
提示：本公司保留更改产品设计与规格的权力，恕不另行通知
